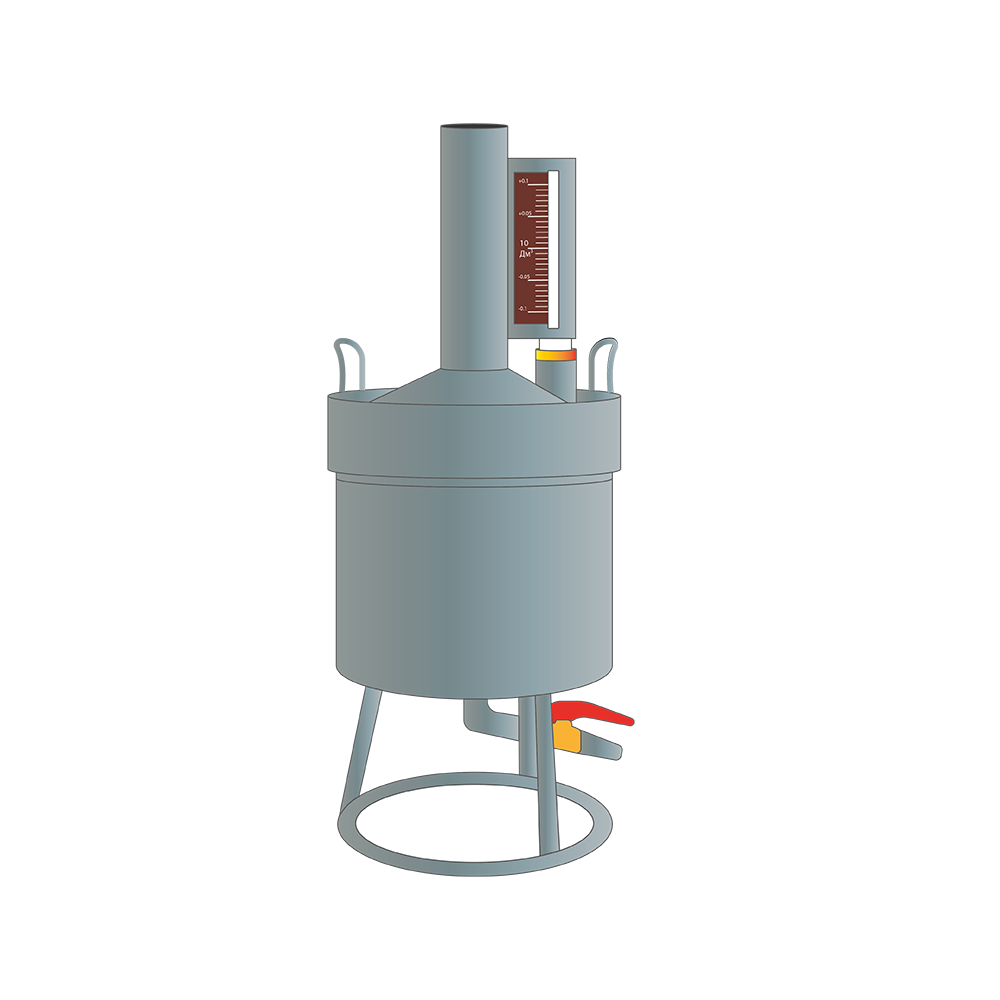

Технические характеристики
Артикул:
М2р-10-01
Мерник:
Эталонный
Погрешность, %:
0,1
Разряд мерника:
2
Диапазон температуры окружающего воздуха в рабочих условиях, °C:
От -40 до +40
51 980 ₽
Скидка 4 520 ₽
Цена актульна на
15.04.2026
Выберите: Материал мерника
- Углеродистая сталь
- Нержавеющая сталь
- -
Выберите: Наличие пеногасителя
- Нет
- Да
- -
Выберите: Объем мерника, дм3
- 2
- 5
- 10
- 20
- 50
- -
Выберите: Слив мерника
- Верхний
- Нижний
- -
Информация по Госреестру:
Товар внесен в госреестр
Да
МПИ (интервал между поверками)
1 год
Номер в госреестре
83375-26
Обозначение типа СИ
М2р
Наименование СИ
Мерники металлические эталонные
Комплектация:
- Мерник
- Паспорт
- Свидетельство о государственной поверке
- Упаковка
Информация об упаковке: *(за 1 еденицу)
Вес, грамм:
3500
Длина, мм:
250
Ширина, мм:
250
Высота, мм:
600
📏 Мерники 2-го разряда
Маркировка, расшифровка, технические характеристики
M2p-XX-ООКМ
М мерник
2p 2-го разряда
XX вместимость (дм³)
ОО конструкция
К верхний слив
М углеродистая сталь
| Обозначение | Расшифровка / значение | Примечание |
|---|---|---|
| М | Мерник – тип оборудования | Обязательный префикс |
| 2p / 2 | 2-го разряда (точность измерения) | Метрологическая аттестация |
| XX | Вместимость, дм³ (числовое значение) | Например: 2,5,10,20,50 |
| 01 | Без пеногасителя | Базовая конструкция |
| 03 | С пеногасителем | Для топлива с высоким пенообразованием |
| К | Модель без рамы, плоское дно, верхний слив через горловину | Добавляется перед буквой материала или в конце |
| М (в конце) | Углеродистая сталь | Если буквы «М» нет — нержавеющая сталь |
📌 Особенности кода конструкции (ОО): 01 — без пеногасителя; 03 — оснащён пеногасителем.
🧲 Материал: отсутствие буквы «М» ⇒ нержавеющая сталь. Наличие «М» ⇒ углеродистая сталь.
🧲 Материал: отсутствие буквы «М» ⇒ нержавеющая сталь. Наличие «М» ⇒ углеродистая сталь.
🧰 Модификация с литерой «К»: мерники с буквой «К» в обозначении модели изготавливаются без рамы, плоское дно, слив топлива через горловину (верхний слив).
Пример:
Пример:
M2p-50-03KM — 50 дм³, пеногаситель, верхний слив, углеродистая сталь.
📄 ПРИМЕР ЗАПИСИ МЕРНИКА ПРИ ЗАКАЗЕ Образец
M2p-20-03M
- М — мерник
- 2p — 2-го разряда
- 20 — вместимость 20 дм³
- 03 — с пеногасителем
- M — углеродистая сталь
✅ Мерник оснащён сливным краном и пеногасителем, подходит для дизельного топлива и масел.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
📊 Таблица 1 — Параметры мерников (вместимость, погрешность, габариты, масса)
| Обозначение модели | Номинальная вместимость, дм³ | Допускаемая относительная погрешность при 20 °С, % | Габаритные размеры, мм, не более | Масса, кг, не более | |
|---|---|---|---|---|---|
| Диаметр | Высота | ||||
| M2p-2-01 | 2 | ±0,1 | 160 | 375 | 2,3 |
| M2p-2-03 | 2 | ±0,1 | 160 | 760 | 5,0 |
| M2p-5-01 | 5 | ±0,1 | 210 | 550 | 3,2 |
| M2p-5-03 | 5 | ±0,1 | 210 | 935 | 6,0 |
| M2p-10-01 | 10 | ±0,1 | 370 | 650 | 8,0 |
| M2p-10-03 | 10 | ±0,1 | 370 | 920 | 17,0 |
| M2p-10-01K | 10 | ±0,1 | 265 | 480 | 5,5 |
| M2p-10-03K | 10 | ±0,1 | 265 | 850 | 10,0 |
| M2p-20-01 | 20 | ±0,1 | 370 | 760 | 13,5 |
| M2p-20-03 | 20 | ±0,1 | 370 | 1050 | 19,0 |
| M2p-50-01 | 50 | ±0,1 | 500 | 1100 | 30,0 |
| M2p-50-03 | 50 | ±0,1 | 500 | 1400 | 35,5 |
💡 Примечание: модели с индексом «К» имеют уменьшенные габариты за счёт отсутствия рамы и плоского дна (верхний слив).
🌡️ Таблица 2 — Эксплуатационные и климатические характеристики
| Наименование характеристики | Значение характеристики |
|---|---|
| Диапазон температуры окружающего воздуха в рабочих условиях, °С | От минус 40 до плюс 40 |
| Относительная влажность в эксплуатации, % | До 98 при 25 °С |
| Диапазон температур окружающего воздуха при транспортировании, °С | От минус 40 до плюс 50 |
| Относительная влажность воздуха при транспортировании и хранении | До 95 при 35 °С |
| Коэффициент линейного расширения углеродистой / нержавеющей стали, 1/°С | 12·10⁻⁶ = 0,000012 / 16·10⁻⁶ = 0,000016 |
| Коэффициент объемного расширения углеродистой / нержавеющей стали, 1/°С | 36·10⁻⁵ = 0,000036 / 48·10⁻⁵ = 0,000048 |
📐 Метрологическая надёжность: относительная погрешность ±0,1% гарантирует 2-й разряд точности согласно требованиям ГОСТ и ТУ BY 600199222.010-2020.
🔧 Примеры полного обозначения по номенклатуре
M2p-5-01
- 5 дм³, без пеногасителя
- Нержавеющая сталь
M2p-20-03K
- 20 дм³, пеногаситель, верхний слив
- Нержавеющая сталь (без М)
M2p-50-03KM
- 50 дм³, пеногаситель, верхний слив
- Углеродистая сталь (М)
📑 Выдержка из технической документации (ТУ BY 600199222.010-2020):
«Мерники с буквой «К» в обозначении модели изготавливаются без рамы с плоским дном, слив топлива осуществляется через горловину (верхний слив). При заказе обязательно указывать полное обозначение согласно номенклатуре.»
«Мерники с буквой «К» в обозначении модели изготавливаются без рамы с плоским дном, слив топлива осуществляется через горловину (верхний слив). При заказе обязательно указывать полное обозначение согласно номенклатуре.»
